苹果工程师详解iPhone Duo散热：四大支柱加铰链石墨管，均热板面积三倍

苹果工程师近日向 PCMag 详解了 iPhone Duo 的散热设计：为了让机身做到展开 5.2 毫米的纤薄程度，苹果把 A20 Pro 的封装、均热板、屏幕背板与铰链全部重新设计，热管理归纳为四大支柱，另有一条柔性石墨管穿过铰链连接两半均热板。

先改封装：DRAM 不再叠在芯片上

苹果芯片工程副总裁 Dan Murray 与散热产品设计高级经理 Banafsheh Barabadi 接受了 PCMag 采访。访谈从 A20 Pro 的「M 系封装设计」讲起：苹果改变了以往的封装上封装（package-on-package）工艺，不再把系统级芯片与内存垂直堆叠，而是把 DRAM 模块移到处理器旁边。

这个思路来自笔记本电脑。Murray 解释，MacBook Pro 这类设备的内部空间远比手机宽裕，内存可以轻松与处理器分开放置，不需要为省空间而堆叠。与之配合的是晶圆级多芯片模块（WMCM）封装技术，它把热量分散到更大区域而不是集中在一处，内存与芯片之间仍保持快速通信。对一台展开只有 5.2 毫米厚的折叠机来说，「不堆叠」三个字背后是整块主板的重新布局。

均热板本身也不是新东西——苹果在 iPhone 17 Pro 与 Pro Max 上用过，但为 iPhone 18 Pro 与 iPhone Duo 采用的 A20 Pro 重新设计了方案，机身底盘同样为配合散热技术重新设计。本站此前的对比评测提到，iPhone 18 Pro 与 iPhone Duo 用同一颗 A20 Pro，差在散热与续航，这次苹果把差异的具体来源讲清楚了。

从 17 Pro 到 Duo：均热板方案的三年演进

把这次访谈和此前的拆解报道接起来，苹果手机散热的升级路线很清晰。iPhone 17 Pro 与 Pro Max 首次用上均热板，靠大面积均热把热量摊开；到 iPhone 18 Pro，拆解人员在缓冲材料里发现了金属包覆泡棉，当时被形容为护垫内的「散热锁子甲」——这正是本次访谈中四大支柱之二，Barabadi 说这项材料「花了数月开发，才把材料特性调校得完全正确」。

iPhone Duo 在这个基础上再加了两层：屏幕背面的纳米管铜金属板，以及穿过铰链的石墨管。本站对iPhone 18 Pro 的评测当时给过「性能散热快充都补齐」的结论，如今官方工程师把补齐的方法论完整说了一遍。

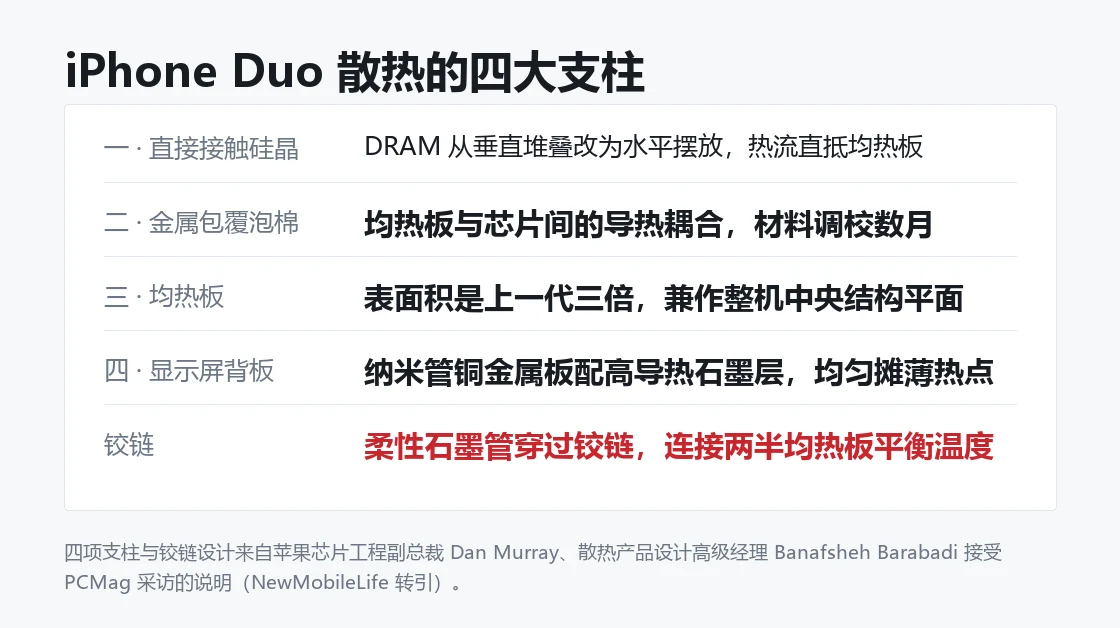

四大支柱，从芯片一路管到屏幕

Barabadi 把热管理归纳为四大支柱。第一是直接接触硅晶：DRAM 从垂直堆叠改为水平摆放，芯片的热量有更直接的路径通往均热板。

第二是金属包覆泡棉（metal over foam），在均热板与芯片之间建立直接、有机械顺应性的导热耦合。

第三是均热板：表面积是上一代的三倍，并注入更多去离子水。Barabadi 说，均热板同时是「装置的中央结构平面」，电池与主板直接安装在它上面——散热部件同时承担结构件的角色，这是折叠机对空间压榨的结果。

第四是折叠屏幕背面新增的一层，被形容为「纳米管铜制显示屏金属板材料」，为屏幕提供机械强度。铜板具备高导热率，配合高导电石墨层，让热量更均匀地分布在屏幕表面，减少热点。屏幕在折叠机里是发热大户，这一层同时解决强度与散热两个问题。

Barabadi 的总结是：「当我们把这四大支柱结合起来，在所有指标上都能明显改善散热表现。」

铰链里穿过一根石墨管

散热设计不止于主机身，铰链也参与其中。iPhone Duo 由铰链连接两半，两个纤薄的部分折叠后会变成一个厚得多的设备，问题是 Duo 的均热板悬浮在中央。为了让两半均热板在热上连通，一条柔性石墨管穿过铰链在两侧之间传递热量，平衡整个设备的温度，同时大幅增加用于散热的表面积。

这个部件需要散热团队与机械团队共同处理：它是柔性材料，又必须在 iPhone Duo 的使用寿命内承受数千次铰链开合。本站此前对iPhone Duo 折叠屏结构与 100 余个元件组成的铰链做过深度解读，散热显然是这套结构设计的核心约束之一。

和「烫手」的评测争议并列看

苹果官方很少公布散热规格，这次的工程师访谈是目前最细的一手说明。把它和上市后的用户反馈并读会有意思：本站 9 月报道过国内评测中 iPhone Duo「烫到握不住」的争议，苹果客服当时的回应是评价「比较片面」。如今官方给出四大支柱的技术细节，实际温控表现仍要看长时间双屏负载下的实测——工程方案讲得再细，也不等于夏天户外双屏导航时不烫。
