苹果把 96 款设备的尺寸图挂上开发者网站：精确到按键和开孔，配件厂照着做就行

做手机壳、表带、支架这类配件，第一步是把机器的尺寸弄准。苹果开发者网站的配件专区里就放着这样一批图纸，正式名称是 Dimensional Drawings，目前收录 96 款设备与配件。

9to5Mac 报道这件事时给的描述是「数十台设备」，实际数下来是 96 款。这批文件一直公开挂在网上，知道的人却不多，起点是 Jason Kottke 的博客——他做了近三十年网络内容策展，前几天把这个页面的链接发了出来，随后才被更多人翻到。

图纸里画了什么

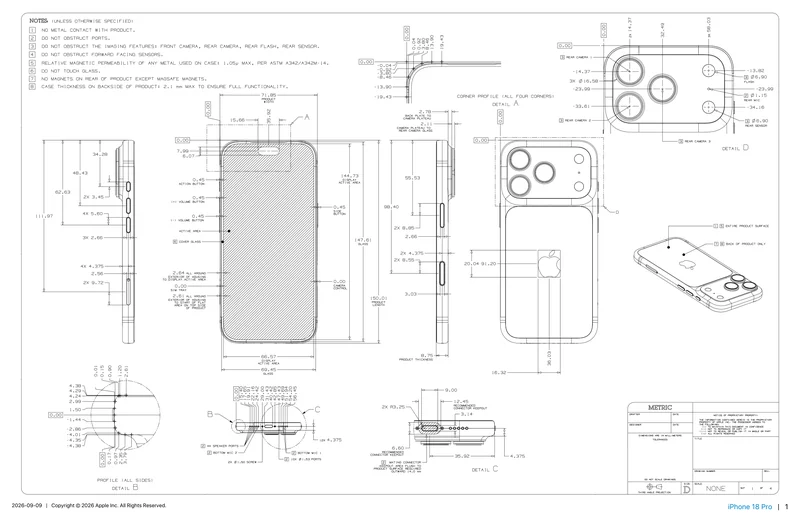

每份文件是一张技术图纸，标注范围从设备整体尺寸、机身曲率，一直细到按键、摄像头、传感器、扬声器和接口的位置。数据以公制单位给出，每一页都带日期和页序，新入库的 iPhone 18 Pro 那份，落款日期是 2026 年 9 月 9 日。

这些数据对做壳和做支架的人是必需的：开孔偏一点，摄像头就被挡住，按键就按不动。图纸里还有一类标注叫禁放区（keepout zones，指配件不得覆盖或侵入的区域），图纸上会写明哪些材料不能出现在这些位置。做无线充电配件的人尤其需要这部分信息，金属或者磁铁摆错地方，充电和信号都会受影响。苹果把这些区域单独画出来，等于把设计禁区提前标好了。

96 款都覆盖了哪些产品

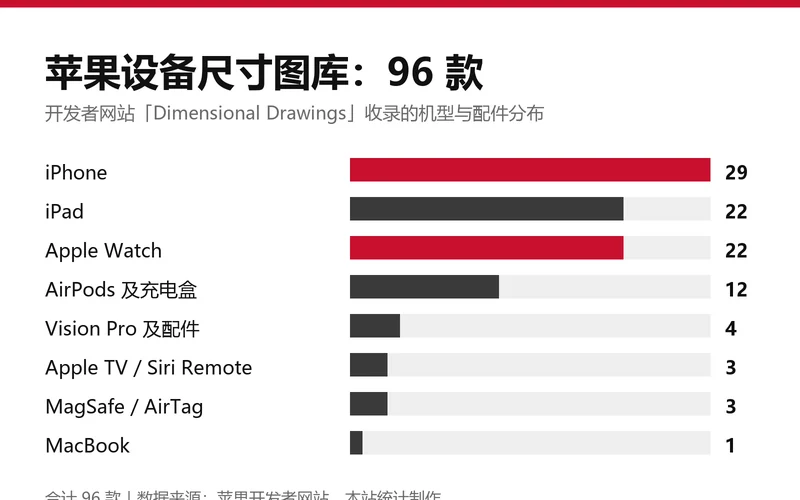

按品类统计，96 款里 iPhone 占 29 款、iPad 22 款、Apple Watch 22 款，三个品类合计超过七成。剩下的分布在 AirPods 及充电盒 12 款、Vision Pro 及配件 4 款、Apple TV 与 Siri Remote 3 款、MagSafe 充电器与 AirTag 3 款，外加 MacBook 1 款。

名单的时间跨度拉得比较长。iPhone 一路从 iPhone 12 那一代排到 iPhone 18 Pro，iPad 从第八代排到最新的 M5 版 iPad Pro，Apple Watch 也是从 Series 6 一直排到 Series 12。老机型的图纸没有随着产品下架被撤掉，翻新配件和维修支架也能查到对应尺寸。

其中 6 款是最近入库的新产品，页面上标着 New：iPhone 18 Pro、iPhone 18 Pro Max、Apple Watch Series 12 的 42 毫米和 46 毫米两个尺寸、Apple Watch Ultra 4，以及 AirPods 5。这批机型刚发布不久，图纸已经同步挂出。名单里还有一些不太会被注意到的物件，比如 Siri Remote 遥控器、AirPods 的充电盒，以及 Vision Pro 用的蔡司光学插片。

图纸之外的用处

这批文件的用途本来面向配件厂商，不过在硬件和工业设计爱好者里也一直有人翻。一份图纸把机身的每一条曲线、每一个开孔都用数字标出来，读起来相当于把产品看到制造层面。苹果产品被反复提到的「细节」，在这类图纸里是能直接看到的。这一类里 iPhone 的数量最多，iPad 和 Apple Watch 并列其后，也正是配件生态最密集的三条产品线。

对做配件的人来说，图纸公开的时间点与新品发布基本同步，尺寸不必等真机到手再量，设计阶段就能按标定值推进。96 款里既有刚上市的新机，也有好几年前的老型号，覆盖的是从在售产品到存量设备的一整段。

图纸本身只管尺寸，怎么设计不归它管。同一个页面上还有一份配件设计指南（Accessory Design Guidelines for Apple Devices），页面上标注的更新时间是 2026 年 9 月 21 日，内容是配件与设备配合时的设计准则和测试要求，两份文件通常是搭配着看的。

去哪里下载

图纸在苹果开发者网站的配件专区，路径是 developer.apple.com/accessories 下的 Dimensional Drawings 页，全部以 PDF 提供。实测无需开发者账号即可直接下载，单个文件从两百多 KB 到 1MB 以上不等。
