A20 Pro 为什么敢直接贴均热板：苹果三位高管把 2nm 设计细节讲透了

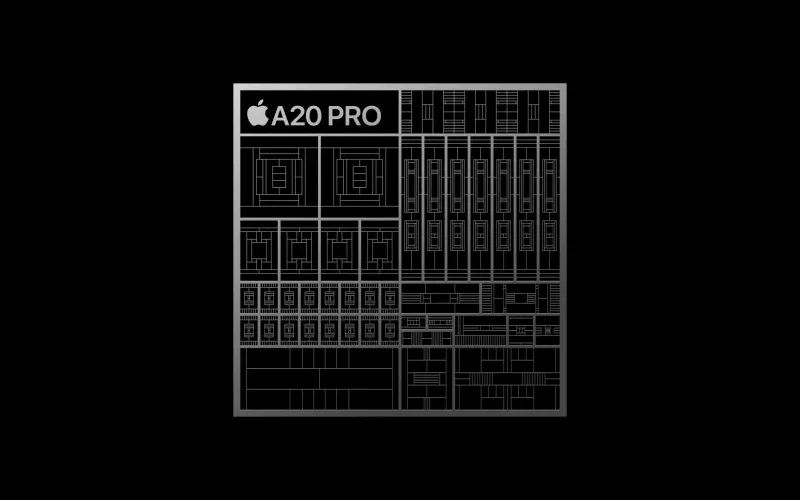

iPhone 18 Pro 发布会上，A20 Pro 的数字讲得很快：首款 2nm 手机芯片、CPU 性能核心提速 20%、GPU 提速最高 40%。但这款芯片为什么长成这个样子——DRAM 为什么要挪到侧面、芯片凭什么敢直接贴着均热板——这些设计决策的逻辑，本周才被真正讲透。苹果三位高管做客科技行业播客 The Circuit：Mac 与 iPad 产品营销副总裁 Tom Boger、iPhone 与 Apple Watch 产品营销副总裁 Kaiann Drance、硅工程副总裁 Sri Santhanam，把 A20 Pro 从制程到封装的取舍聊了一整期。

2nm 买到的不只是密度

硅工程副总裁 Santhanam 的说法是，2nm 带来的更高晶体管密度「让我们一路顺风」：有空间把神经网络引擎翻倍到 32 核、给 GPU 加核心、拓宽内存通道。官方数据是内存带宽提升 50%，苹果称这是 iPhone 迄今最宽的内存接口；8 位浮点下的新一代神经加速器速度也翻倍，为设备端运行第三方大模型留了余量。但他同时强调，制程只是一环：「架构、设计、实现、封装，整个系统、整条纵向堆栈，才是我们的 SoC 真正出彩的地方。」

散热是这场设计的核心约束

iPhone 的物理尺寸决定了散热上限，A20 Pro 的几处大改动都围着这一条转。其一是封装：借鉴 M 系列芯片的做法，把 DRAM 从 SoC 顶部挪到侧面并排放置，让内存脱离芯片的散热路径；其二是让硅芯片直接接触均热板——Drance 的原话是：「我们可以把芯片直接放在均热板上，让整个使用过程都保持最佳持续性能。」苹果官网对 iPhone 18 Pro 的描述也正是「新一代 VC 均热板」，两者对得上。

这套组合拳的背景是今年的使用场景变了：设备端 AI、长时间影像处理、大型游戏，全是持续吃满算力的活。峰值性能好看不难，难的是峰值之后不掉速——芯片贴均热板、内存让出散热路径，指向的都是「持续性能」这同一个目标，而不是跑分表上的一次性数字。

DRAM 挪位不是没有代价。Santhanam 承认，这增大了芯片在主板上的平面占位，但「我们与系统团队紧密协作，在主板设计里消化了它」。为了持续性能，苹果愿意在布局上绕这个弯。

「我们不是商用芯片供应商」

聊到苹果为什么坚持自研自用，Drance 给了一句很直白的定位：「我们不是商用芯片供应商，我们是在为自家产品体验打造方案。」三位高管都提到，这种模式的好处是 SoC 可以和整机硬件同步开发——芯片团队不用迁就通用市场的需求，而是在整机立项时就为特定体验做取舍。Santhanam 补充说，这才是苹果 SoC 的真正优势所在。

这话也说给同行听。高通、联发科的旗舰芯片要服务十几家客户、几十款机型，通用性是生命线；苹果不需要这个保险，就可以为一块均热板的位置、一条内存通道的走向做定制。自研自用的护城河从来不只是「自己会造」，而是「造的时候知道整机要什么」——从 Mac 换自研芯片这几年的成绩看，这条路已经验证过一遍，现在轮到 iPhone。

有些决定要提前数年做

高管们没有谈任何未来产品，但谈了「规划」本身。Drance 说，内存带宽这类决定往往要提前数年作出，为的是几年后才会到来的相机与 AI 用例——你没法预知它们具体何时来，但芯片必须提前留好空间。这也解释了为什么 A20 Pro 的规格看起来「超前」：今天留的余量，是给明年、后年的功能准备的。

设计逻辑兑换成了什么

A20 Pro 目前装在 iPhone 18 Pro、iPhone 18 Pro Max 和折叠屏 iPhone Duo 三款机型上。跑分端它已经刷新了 Geekbench 7 单核纪录，领先桌面处理器最多 32%；设计逻辑最终能兑换成多少实际体验，就看接下来的长时间性能与散热实测了。
